产品简介

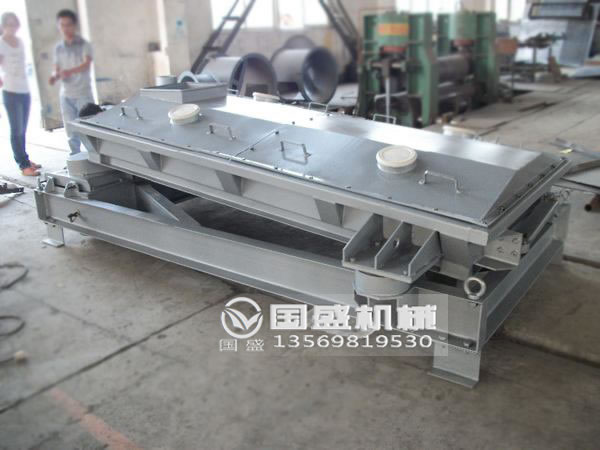

  平面回转筛是引进国外先进技术开发的又一种新型筛分设备又叫方形摇摆筛。本机具有设计合理、运行平稳、全封闭结构、无尘染、防堵孔、防粘网等优点，特别是对吸湿性强、粘性大、易堵孔粘网的尿素筛分更为明显。由于采用了平面回转运动原理，有效的降低了设备的动静比和基础动载荷。该设备采用平面回转筛分机上下振动，网下有自动清理设备，较传统的直线筛而言，提高了丝网寿命、噪音小、筛分面积大等优点。

产品优势

1、全封闭结构，粉尘少，噪音低，改善了工作环境，符合环保要求；
     2、出料口内部流线形设计，解决了物料沉积，避免交叉污染；
     3、无尘染，防堵孔，防粘网，大大提高了筛分效率；
     4、无垂直振动，筛网使用寿命更长；
     5、应用于颗粒料、破碎料的专业分级和二次循环粉碎工艺筛分。

工作原理

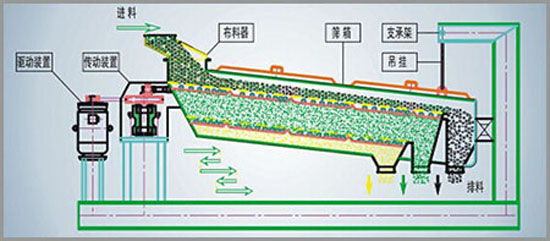

  平面回转筛的工作原理主要是利用偏心块的运动来实现的，它的运动形状是匀速往复回旋运动，倾角一般为4-9度。并通过驱动箱传给筛机，物料在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，*后在出料端变成近似往复直线运动。
物料通过进料口进入筛体后，在振动力的作用下，能够较均匀地分布在平面回转筛的筛面上，并且下层较小的物料可以迅速通过筛网，上、下两层物料同时向出料端运动。

技术参数

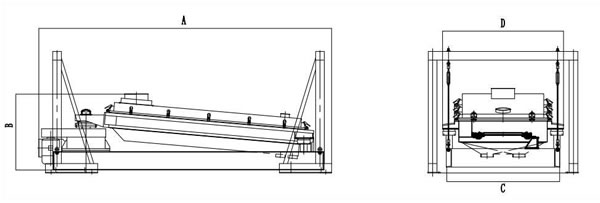

层数	型号	筛面规格 (宽×长) (mm)	筛箱行程 (mm)	电动机		A (mm)	B (mm)	C (mm)	D (mm)	自重 (kg)
				功率 (kw)	转速 （rpm)
1层	BZSJ1000×1400	1000×1400	63.5	1.5	960	2731	962	1168	1200	715
	BZSJ1000×2100	1000×2100	63.5	1.5	960	3285	962	1156	1200	980
	BZSJ1000×3000	1000×3000	63.5	1.5	960	4484	1035	1194	1251	1200
	BZSJ1500×2100	1500×2100	63.5	1.5	960	3460	1035	1708	1759	1380
	BZSJ1500×3000	1500×3000	76	2.2	960	4232	1362	1778	1892	1340
	BZSJ1500×3600	1500×3600	76	5.5	960	5098	1352	1956	2048	2410
	BZSJ1200×3600	1200×3600	76	5.5	960	5263	1327	2464	2556	2020
2层	BZSJ1000×2100	1000×2100	63.5	1.5	960	3743	1121	1308	1378	1400
	BZSJ1000×3000	1000×3000	76	4	960	4575	1317	1270	1546	1840
	BZSJ1500×2100	1500×2100	63.5	4	960	3728	1330	1781	1946	1710
	BZSJ1800×3600	1800×3600	76	7.5	960	5305	1500	2256	2459	3880
	BZSJ1500×3000	1500×3000	76	7.5	960	4765	1397	1956	2159	2780
	BZSJ1500×3600	1500×3600	76	7.5	960	5365	1368	2032	2159	3180
3层	BZSJ1000×2100	1000×2100	63.5	5.5	960	4854	1422	1435	1549	2150
	BZSJ1500×3000	1500×3000	76	5.5	960	4765	1391	1956	2159	3200
	BZSJ1800×3600	1800×3600	76	7.5	960	5200	1500	2400	2500	4170
	BZSJ2000×5000	2000×5000	92	11	960	5400	2000	2750	2810	5500

  注：以上平面回转筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

平面回转筛维护

平面回转筛基本操作:
1、检查各部件间是否正常，紧固件是否有松动现象，特别是振动电机；
2、筛分机在运转过程中，发现有任何不正常声音应立即停机检查，故障未消除前不得投入运行；
3、振动电机累积100小时内为初运行时期，在此期间，每班应对地角脚螺栓紧固一次；
4、平面回转筛在每次使用后，需要确认机内物料空仓后方可关机，以免物料沉积堵塞筛孔。
     平面回转筛日常维护:
1、定期检查筛面及时进行清理，并定期检查筛网张紧程度是否有断裂现象及时更换；
2、运转200小时左右，应对振动电机轴承进行润滑，用黄油枪向轴承内添加润滑油，其牌号为：1号钙-纳基润滑脂。
