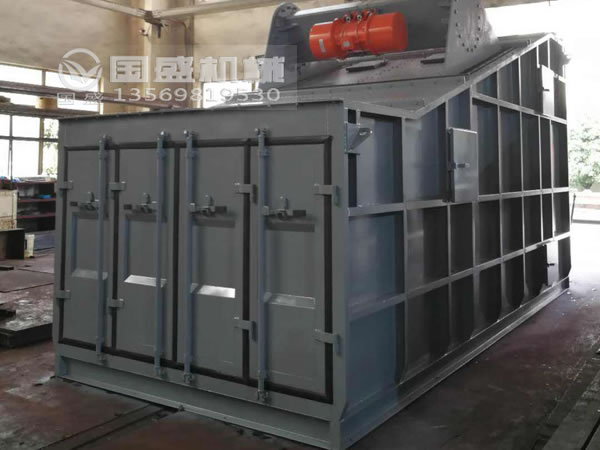

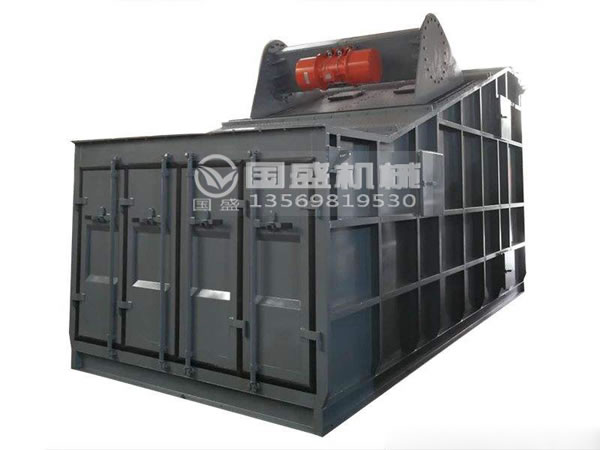

沥青振动筛

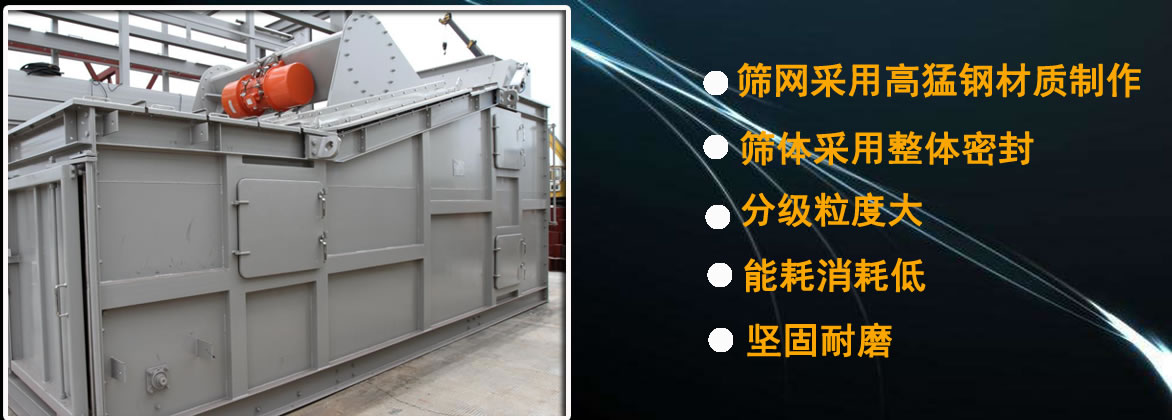

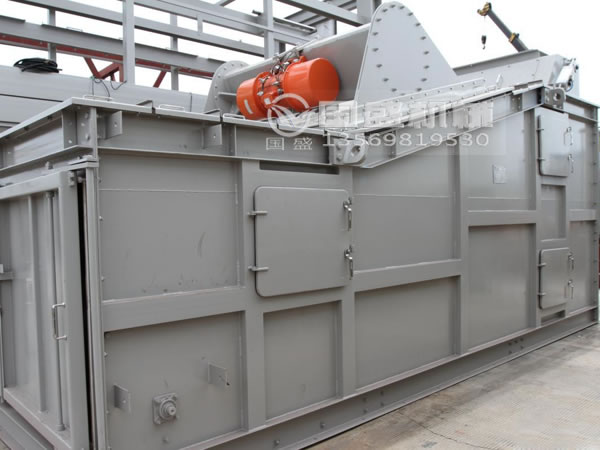

沥青振动筛也叫沥青搅拌站专用振动筛，主要用作砂石物料多分级物料筛分，专业用于沥青搅拌站石料分级筛分。该设备是根据沥青的特殊物理特性，研发的一种节能、环保、便携的新型筛分设备。较大的优势是采用振动电机驱动，使用期间基本无需维护设备。筛网采用高猛钢材质制作，坚固耐磨，筛体采用整体密封，分级粒度大，能耗消耗低，是一款高效筛分设备。
优点与缺点
优点
1.采用两台振动电机驱动，环保节能，基本免维护振动筛
2.筛网采用高锰钢材质制作，坚固耐磨
3.筛体整体密封，节能高效
缺点
1.采用偏心轴上置式电机驱动振动筛，高能耗，噪音大。
2.振动筛维护困难、稳定性差。
解决跳闸现象
设备空载时，运转跳闸，再次启动可能会出现再次跳闸的现象。如果换上新热继电器后，故障依然存在。那么就需要检查接触器、电机的相间电阻、接地电阻、相间电压等，如果依然都没有发现问题，那么就可以拆掉传动胶带，启动振动筛，电流表指示为正常值（10A），空载运转30min也没有问题出现跳闸现象，说明故障不在电气部分。装复传动胶带后，再重新启动振动筛，发现偏心块跳动剧烈了。
解决方法：拆掉偏心块，启动振动筛，电流表显示为15A；将磁力表座固定在振动筛箱板上，用划针检查轴端的径向跳动量，测得径向跳动量为3.5mm，量得轴承内径椭圆度为0.32mm。换振动筛轴承，安装好偏心块，重新启动振动筛，电流表指示为正常值（10A）就不会出现跳闸现象了。
工作原理

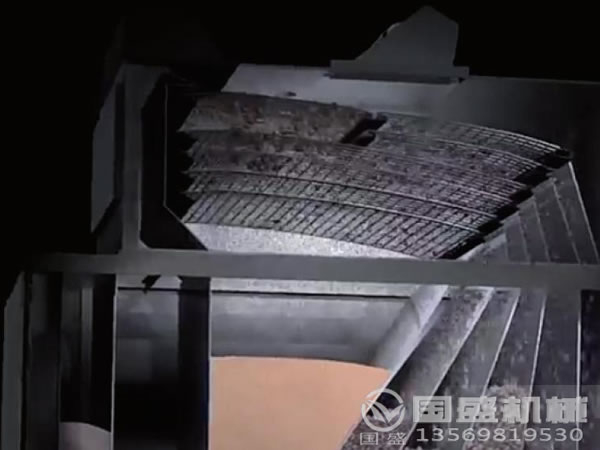

沥青振动筛采用两台振动电机反向自同步运转的驱动方式，振动轨迹为直线式，设计规定振幅值一般在5-7mm范围内。整个筛分面由两段锰钢丝编织网组成，筛网呈弧形筛面，并放置在首尾相接处，这样可使物料分级选择，提高了物料的筛分效率。此外筛网采用一端定位销固定另一端勾板张紧紧固方法，其独特的筛网固定形式，使其筛网更换极为方便快捷。另外，筛网外置上设计有保温层，可有效的减小在筛分过程中物料的热量损失。
沥青振动筛型号参数
|
型号 |
筛分能力 |
电机型号 |
电压 |
功率
kw |
振次
次/min |
振幅
mm |
激振力
KN |
|
粒度㎜ |
T/H |
|
ZXS-0510 |
≤30 |
7 |
YZO-3-6 |
380W
|
0.25×2 |
960 |
2-4 |
3×2 |
|
ZXS-0612 |
≤30 |
8 |
YZO-3-6 |
0.25×2 |
960 |
2-4 |
3×2 |
|
ZXS-0520 |
≤50 |
12 |
YZO-3-6 |
0.25×2 |
960 |
2-4 |
3×2 |
|
ZXS-0816 |
≤50 |
14 |
YZO-5-6 |
0.37×2 |
960 |
2-4 |
5×2 |
|
ZXS-0820 |
≤50 |
15 |
YZO-10-6 |
0.75×2 |
960 |
2-4 |
10×2 |
|
ZXS-1020 |
≤60 |
20 |
YZO-15-6 |
1.1×2 |
960 |
2-4 |
15×2 |
|
ZXS-1224 |
≤60 |
24 |
YZO-20-6 |
1.5×2 |
960 |
3-5 |
20×2 |
|
ZXS-1030 |
≤60 |
30 |
YZO-20-6 |
1.5×2 |
960 |
3-5 |
20×2 |
|
ZXS-1530 |
≤60 |
38 |
YZO-30-6 |
2.2×2 |
960 |
3-5 |
30×2 |
筛分因素
1.被筛分物料的物理性质
物理特性包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。当物料细粒含量较大时，筛子的生产率也大。当物料的湿度较大时，一般来说筛分效率都会降低。但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。
2.筛面性质及其结构参数的影响
对于沥青言，筛子生产率和筛分效率决定于筛孔尺寸。生产率取决于筛面宽度，筛面宽生产率高。筛分效率取决于筛面长度，筛面长筛分效率高。一般长宽比为2。有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。
3.生产条件的影响
当筛子的负荷较大时，筛分效率低。在很大程度上筛子的透网率取决于筛孔大小和总筛分效率；筛孔愈大，要求筛分效率愈低时，则生产率愈高。给料均匀性对筛分过程意义很大。筛子的倾角要适宜，一般通过试验来确定。再就是筛子的振幅与振次，这与筛子的结构物性有关，在一定的范围内，增加振动可以提高筛分指标。
常见故障
1.产量不稳定，致使沥青振动筛生产效率低
配比不当。沥青混凝土配合比分为目标配合比和生产配合比。其中目标配合比控制砂石料冷料输送比例，生产配合比是设计中规定的沥青混凝土成品料中各类砂、石料的混合比例。生产配合比由实验室确定，直接决定了成品沥青混凝土的出场级配标准。目标配合比是为进一步保障生产配合比而设置的，生产中可根据实际情况，适当调整。当目标配合比或生产配合比不合适时，造成沥青搅拌站各个计量中贮存的石料不成比例，有的溢料、有的等料，不能及时称量，搅拌缸空转，使产量降低。
2.材料级配不合格
进料不在适当范围，在生产中，不仅会产生大量“废料”，而且影响产量。沥青搅拌站烘干筒的生产能力与设备型号相应匹配，当砂、石料中含水量过高时，烘干能力下降，单位时间内提供给计量仓达到设定温度的砂石料数量就少，从而降低了产量。
3.沥青出料温度不稳定
沥青的温度过高或过低都会影响生产，致使沥青的成品质量不过关或者现场产生大量“废料”。这就要求沥青搅拌站生产过程中，相关人员必须细观察，勤测定，有高度的质量责任感。
4.灰尘大，污染施工环境
在施工中，有的沥青搅拌站现场乌烟瘴气，这不仅对工作人员的身体健康带来危害，还会污染环境，主要原因有：砂、石料中含泥量、粉尘量太大，严重超标，二次除尘系统故障。
